Delem Da66t 125 3+1 4+1 6+1 8+1 Cnc হাইড্রোলিক প্রেস ব্রেক মেটাল প্লেট বাঁকানোর জন্য

পণ্যের তথ্য

This Machine is a new CNC bending machine launched by RAYMAX in 2020, and is suitable for manufacturers with high precision and cost performance requirements. The machine is our most popular model by volume anda true workhorse, which is constructed of high quality parts and offers serious reliability. Y1 & Y2 Synchronization technology ensure high approach, bend and return speeds. It`s bending length capability and pressure range can be customized to meet various producing requirements.

বৈজ্ঞানিক নকশা

1, Y1 এবং Y2 অক্ষের সিঙ্ক্রোনাস আন্দোলন প্রতিটি স্বাধীন সিলিন্ডার দ্বারা নিয়ন্ত্রিত

2, পরবর্তী পর্যায়ে কনফিগারেশনে বিকল্প এবং আপগ্রেড যোগ করার সম্ভাবনা

পরিবেশগত বন্ধুত্বপূর্ণ

অপেক্ষার সময় কম শব্দ এবং দ্রুত নিচে (25 ডেসিবেলের কম), টিপে এবং রিটার্ন, কারণ হাইড্রোলিক সিস্টেমে চাপ হল সার্ভো প্রধান মোটরের বন্ধ লুপ নিয়ন্ত্রণ। সার্ভো মোটর ব্যবহার করে সাধারণ মেশিনের তুলনায় শক্তি খরচ 60% কম।

মেশিন শরীরের স্থিতিশীল এবং টেকসই কর্মক্ষমতা

1, মেশিন ফ্রেম ইন্টিগ্রেটেড ঢালাই.

2，এক প্রক্রিয়ায় CNC ত্রিমাত্রিক মেশিনিং সেন্টার দ্বারা গঠিত মেশিন ফ্রেম, যা প্রতিটি মাউন্টিং পৃষ্ঠের সমান্তরালতা এবং উল্লম্বতা নিশ্চিত করে।

3, টেম্পারিং দ্বারা অভ্যন্তরীণ চাপ স্তরায়ণ.

4, মরিচা এবং বিরোধী জং চিকিত্সা অপসারণ শট বিস্ফোরণ.

1. নিয়ন্ত্রণ ব্যবস্থা: DA52s (সুইজারল্যান্ড থেকে ঐচ্ছিক Cybelec CT8)

দ্রুত, এক পৃষ্ঠার প্রোগ্রামিং

•হটকি নেভিগেশন

•7" VGA রঙের TFT

• 4টি অক্ষ পর্যন্ত (Y1, Y2, এবং 2টি সহায়ক অক্ষ)

• মুকুট নিয়ন্ত্রণ

• টুল/উপাদান/পণ্য লাইব্রেরি

•ইউএসবি, পেরিফেরাল ইন্টারফেসিং

•The basic machine control functions are Y1 Y2 X R -axis.

• বদ্ধ লুপের পাশাপাশি খোলা লুপ ভালভের জন্য উন্নত Y-অক্ষ নিয়ন্ত্রণ অ্যালগরিদম

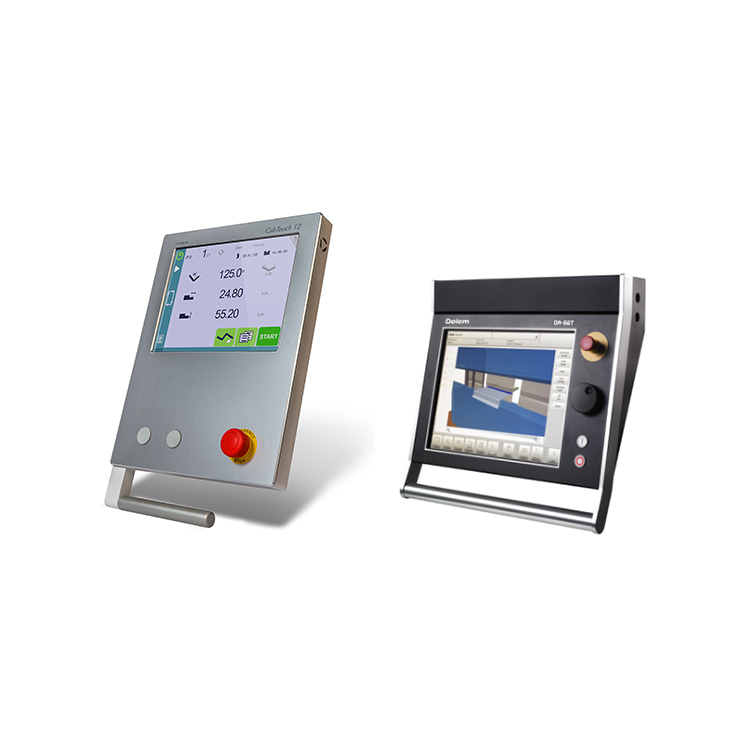

ঐচ্ছিক নিয়ন্ত্রণ ব্যবস্থা:

(DA66T DA69T / Cybelec CT8 CT12 সুইজারল্যান্ড থেকে)

ঐচ্ছিক অক্ষ(3 1/4 1/6 1/8 1)

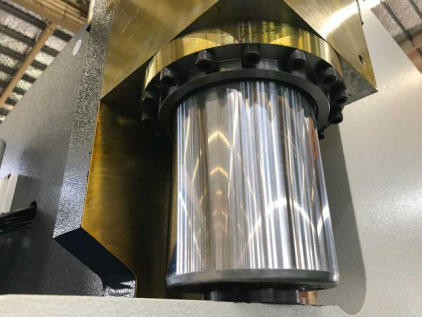

2. সিলিন্ডার
একটি চীনা প্রিমিয়াম ব্র্যান্ড হিসাবে, এটি 10 বছরেরও বেশি সময়ের পরিষেবা জীবন রয়েছে

3. সমানুপাতিক ভালভ
আনুপাতিক ভালভ সঠিকভাবে Y1 Y2 aixs গতিবিধি নিয়ন্ত্রণ করে

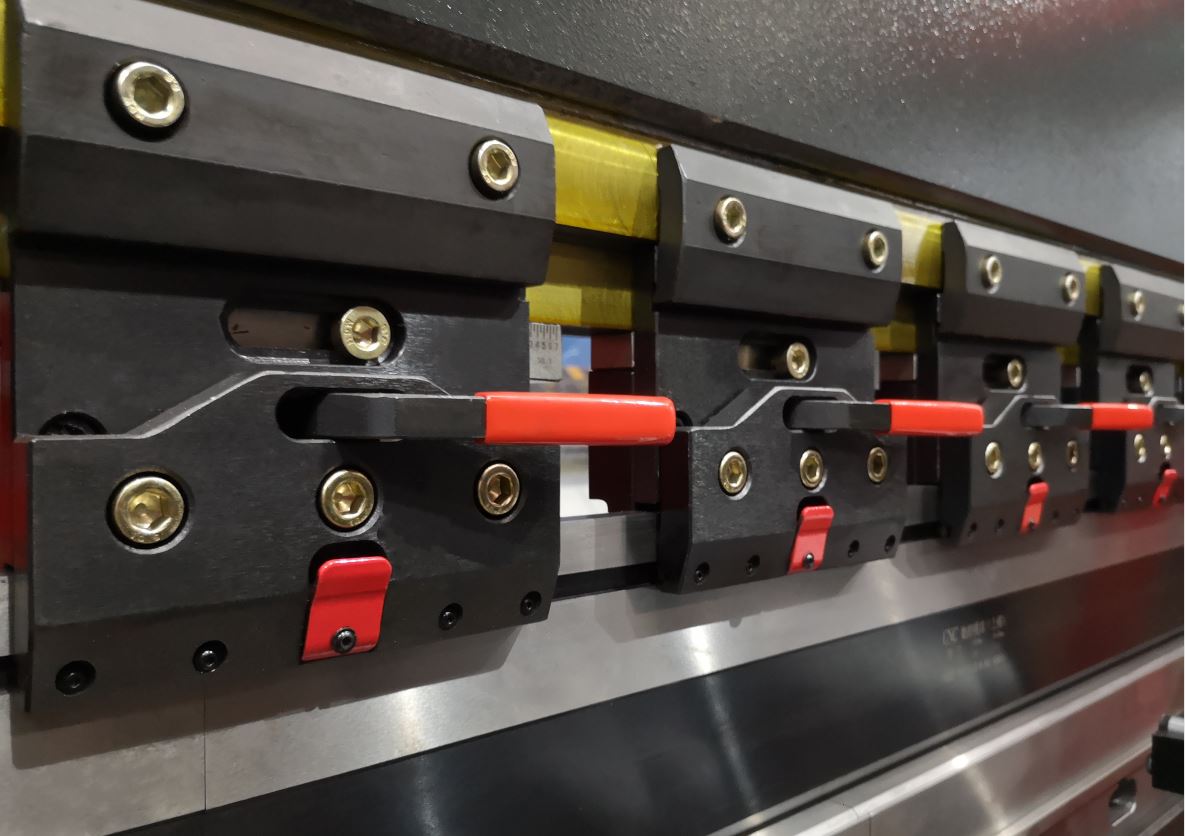

4. দ্রুত ক্লিপ
আপনার সেট আপের সময় কমাতে উল্লম্ব সেট আপের জন্য দ্রুত সরঞ্জাম পরিবর্তন করে৷

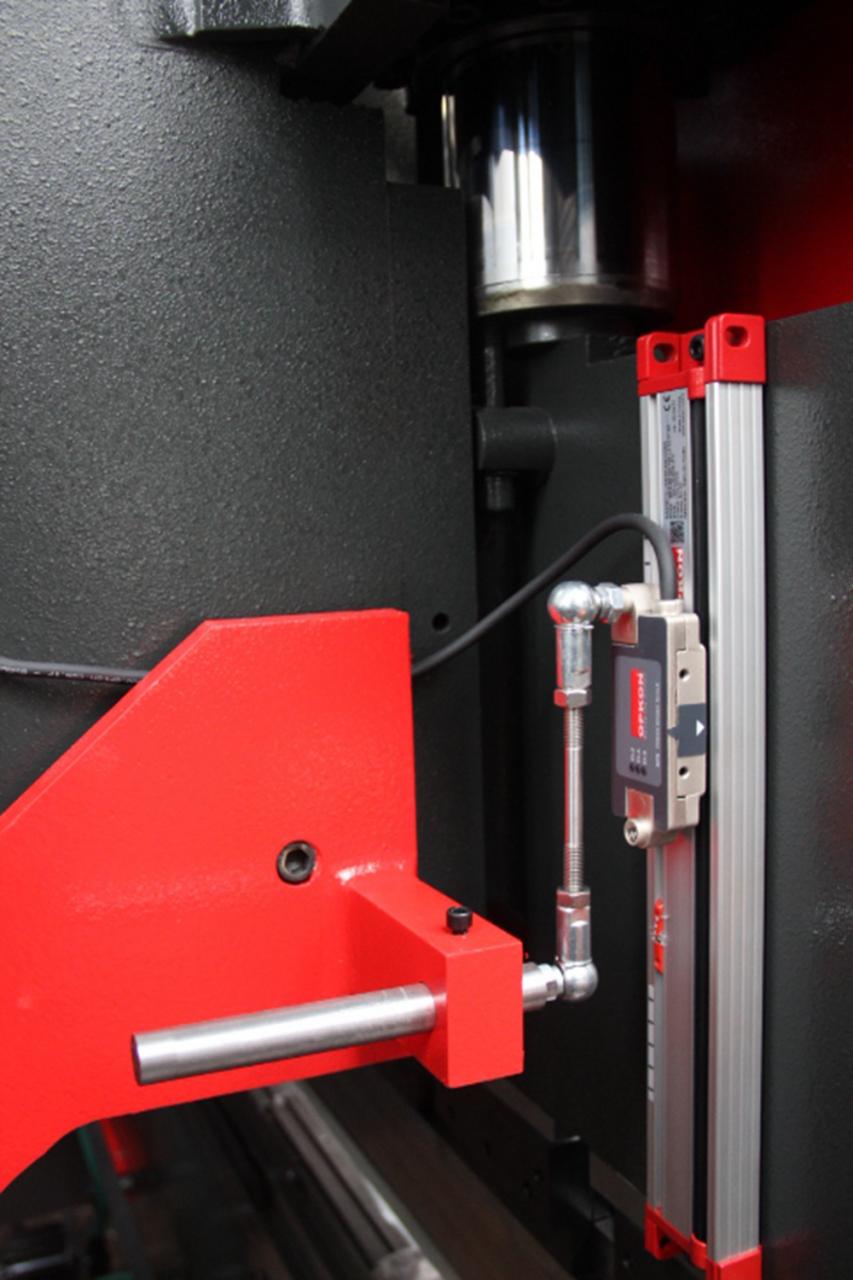

5. গ্রেটিং শাসক সুনির্দিষ্ট অবস্থান দেয়
Optic linear guide system is fixed to the machine bed by separated arm. By this solution, all yaw values are able to record to adjust your bindings sensitivities & repeatability.

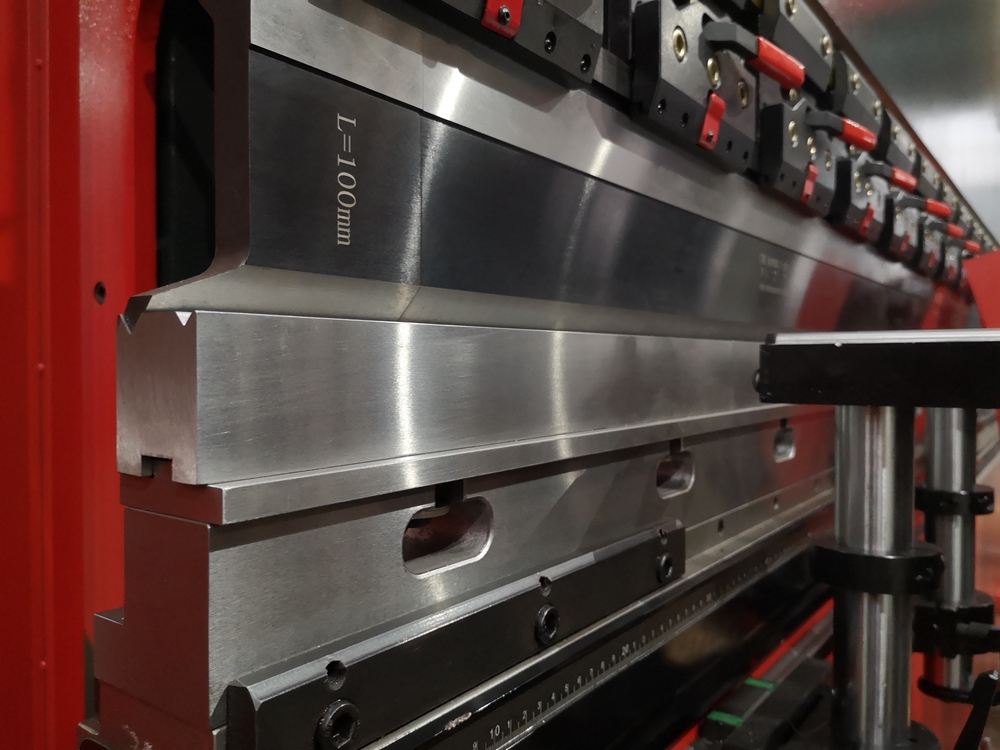

6. সিএনসি ছাঁচ (গোলিন)
CNC কেন্দ্রীভূত ছাঁচ，মাল্টি-ফাংশন, পাশ পরিবর্তন করা সহজ

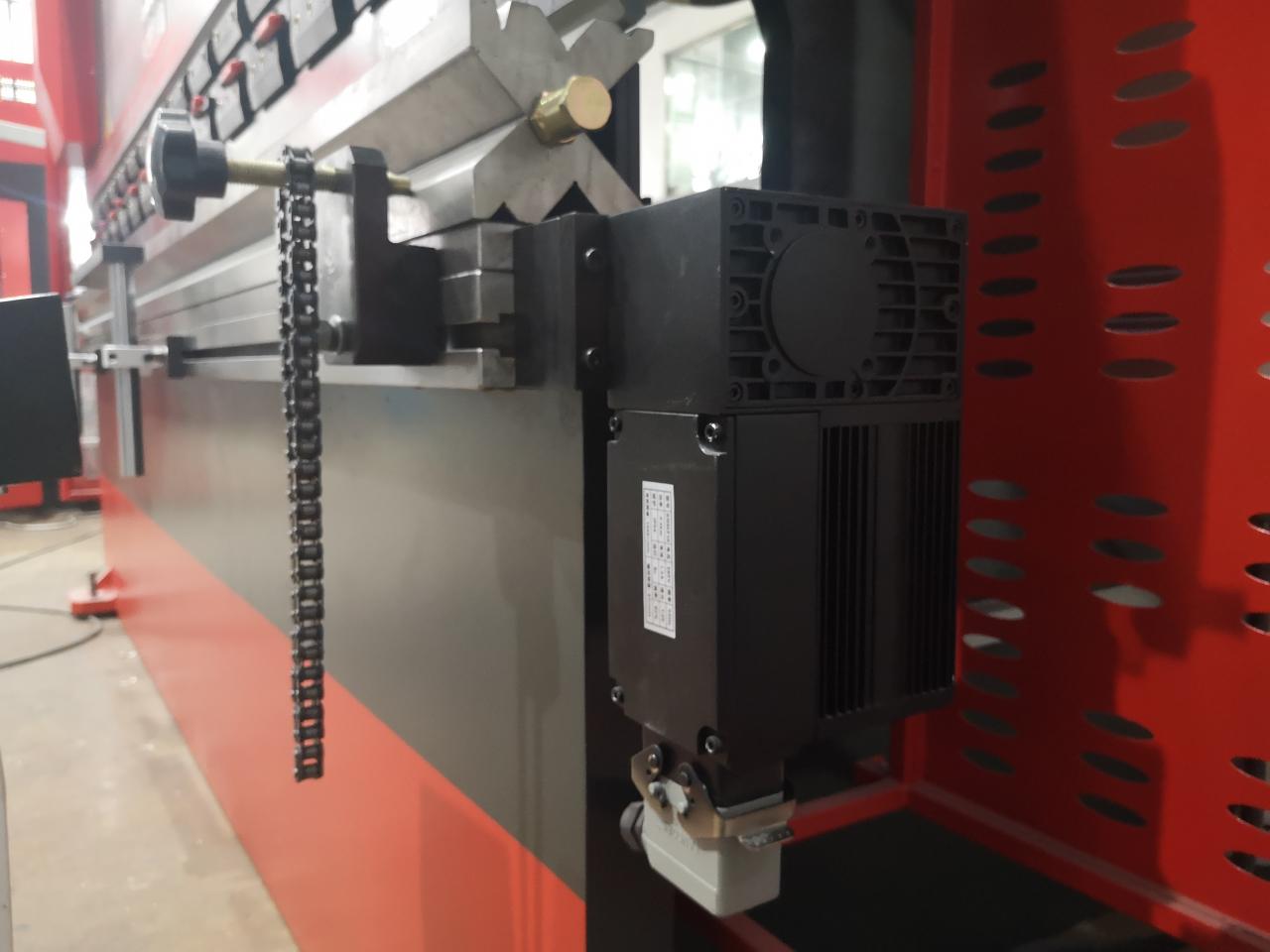

7. স্বয়ংক্রিয় মুকুট সিস্টেম
সমান ক্ষতিপূরণ, সিএনসি নিয়ন্ত্রণ ব্যবস্থা DA52s দ্বারা নিখুঁত নমন কোণ নিয়ন্ত্রণ

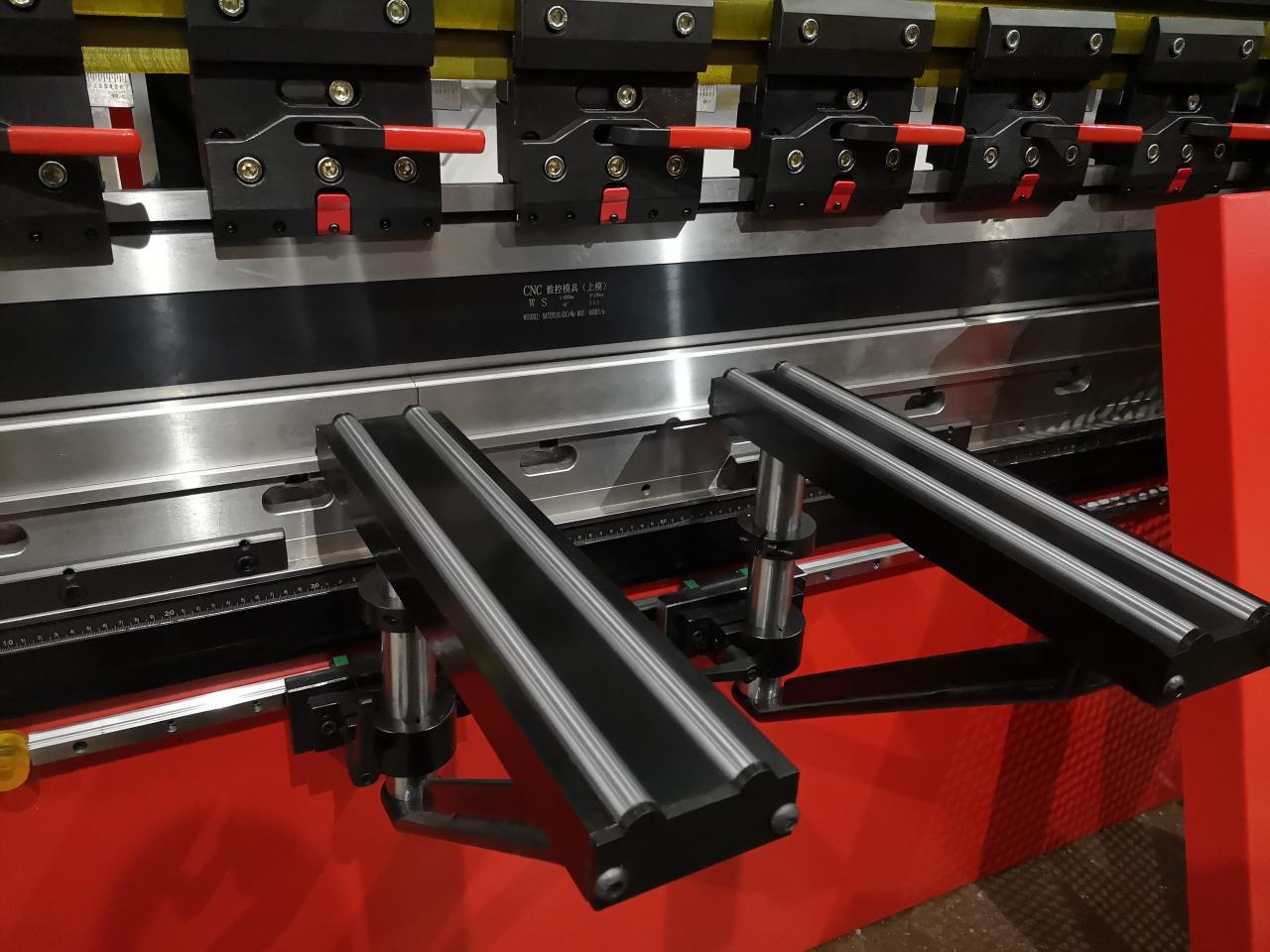

8. সাপোর্টিং আর্ম
এরগনোমিক সাপোর্ট ব্র্যাকেট এবং নেতৃত্বাধীন কাজের জায়গার আলোকসজ্জা আপনার অপারেটিং সহজকে সর্বাধিক করে তোলে

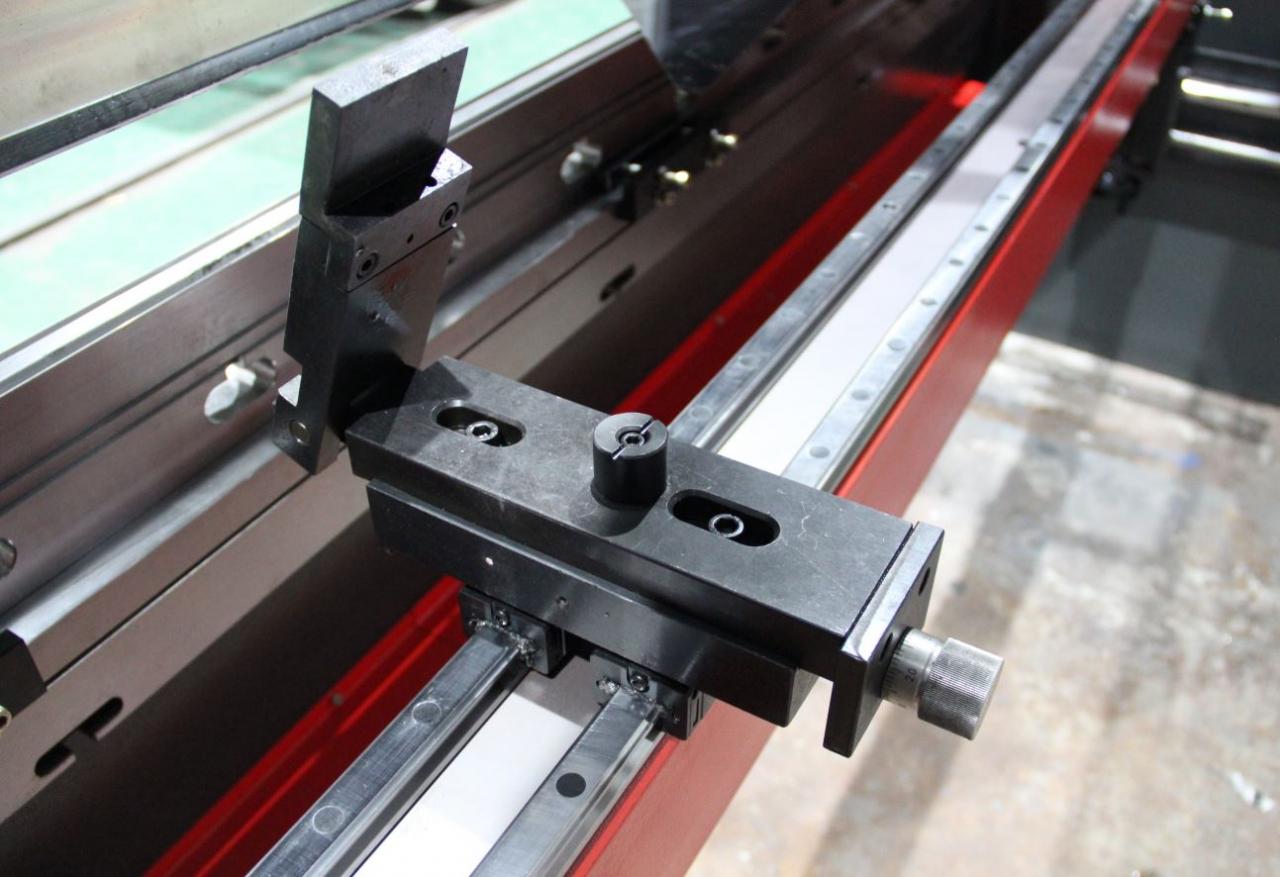

9. ডাবল লিনিয়ার গাইড এবং ইন্টিগ্রেটেড সাপোর্ট বিম
আঙ্গুলের নড়াচড়ার নির্ভুলতা উন্নত করতে

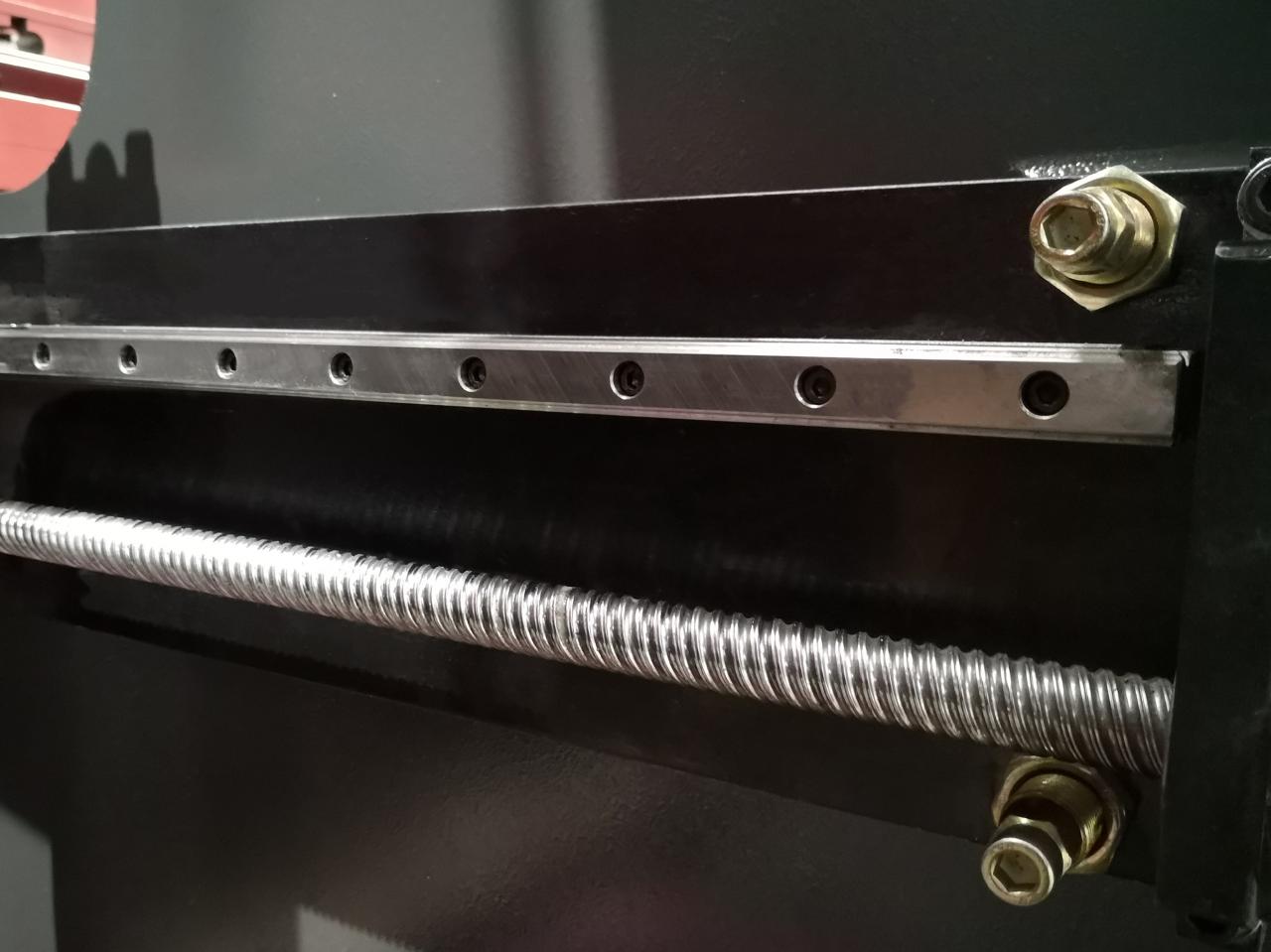

10. বল স্ক্রু এবং লিনিয়ার গাইড
গতিশীল ব্যাক গেজ এবং উচ্চ গতির অক্ষের জন্য ধন্যবাদ বল স্ক্রু এবং রৈখিক গাইড ব্যাক গেজ চলাচলের সঠিকতা উন্নত করতে

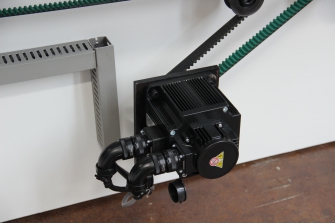

11. সার্ভো মোটর
গতি এবং নির্ভুলতা বাড়াতে সার্ভো ড্রাইভ X এবং Y aixs পজিশনিং।

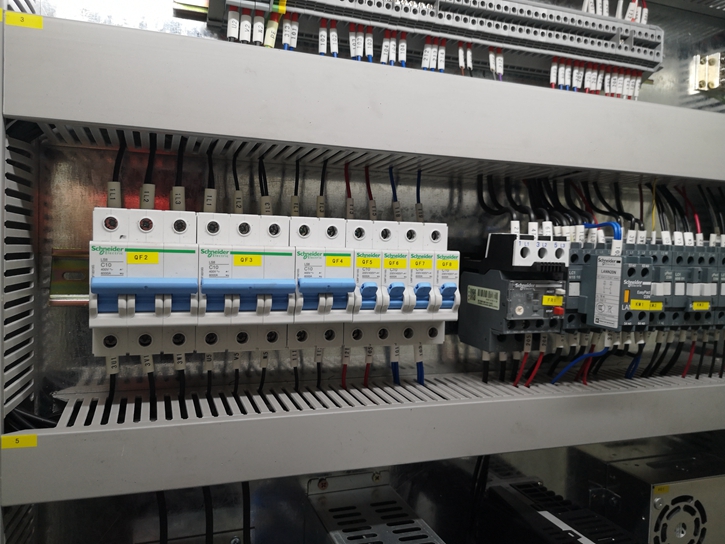

12. প্রধান বৈদ্যুতিক উপাদান
আন্তর্জাতিক ব্র্যান্ডের নির্বাচন, স্থিতিশীল এবং দীর্ঘস্থায়ী কর্মক্ষমতা।

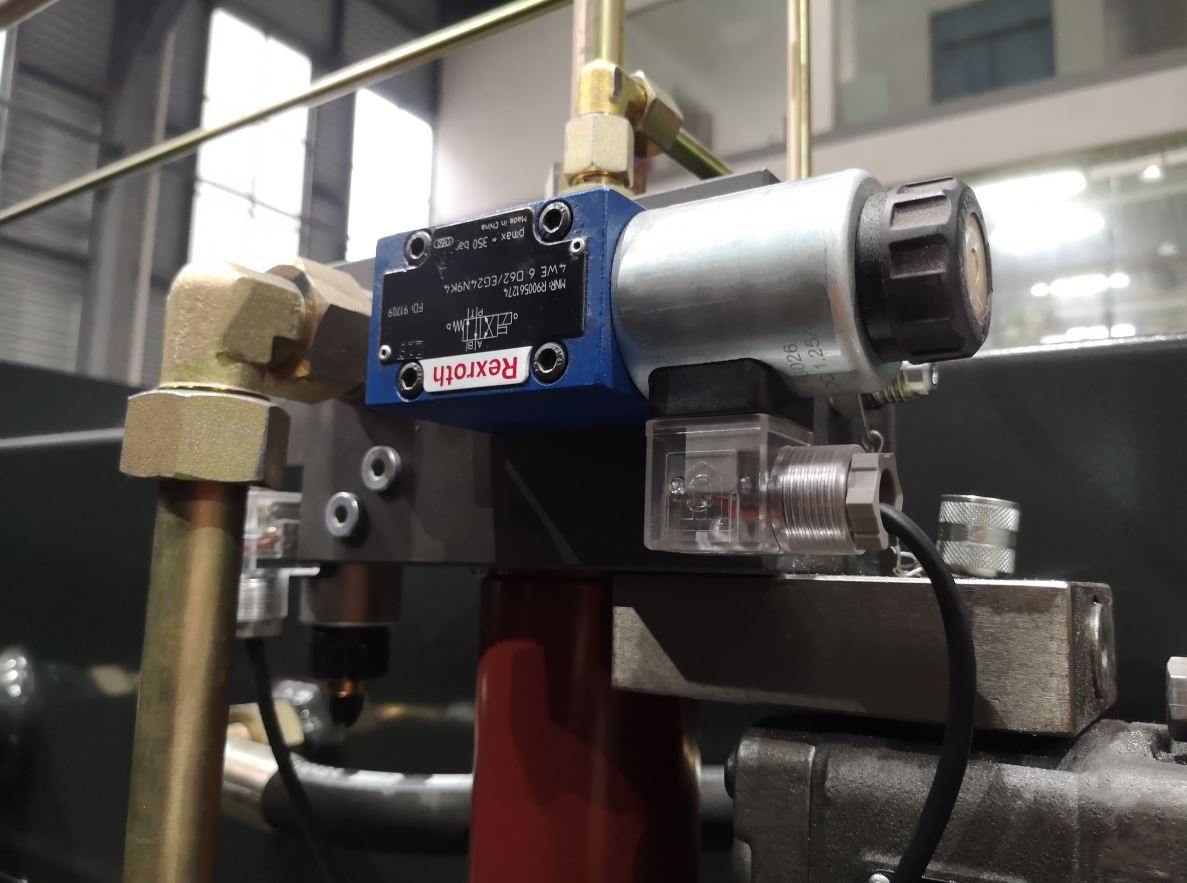

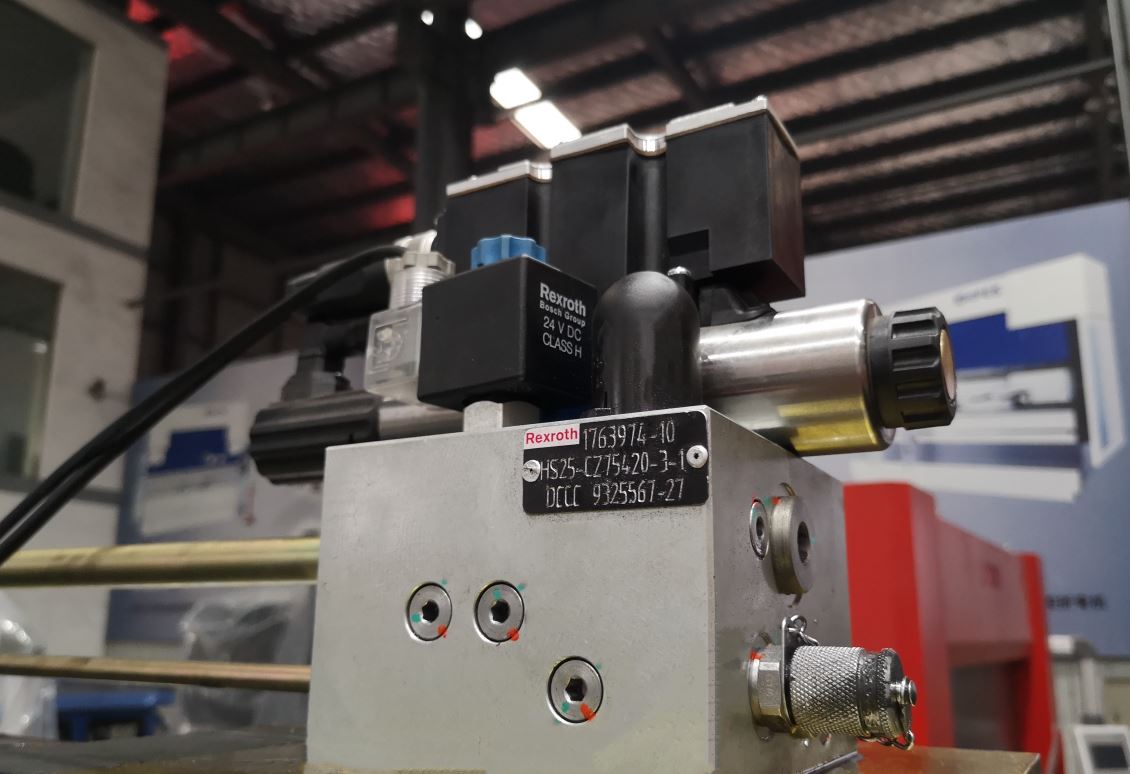

13. হাইড্রোলিক ভালভ
আন্তর্জাতিক ব্র্যান্ডের নির্বাচন, স্থিতিশীল এবং দীর্ঘস্থায়ী কর্মক্ষমতা।

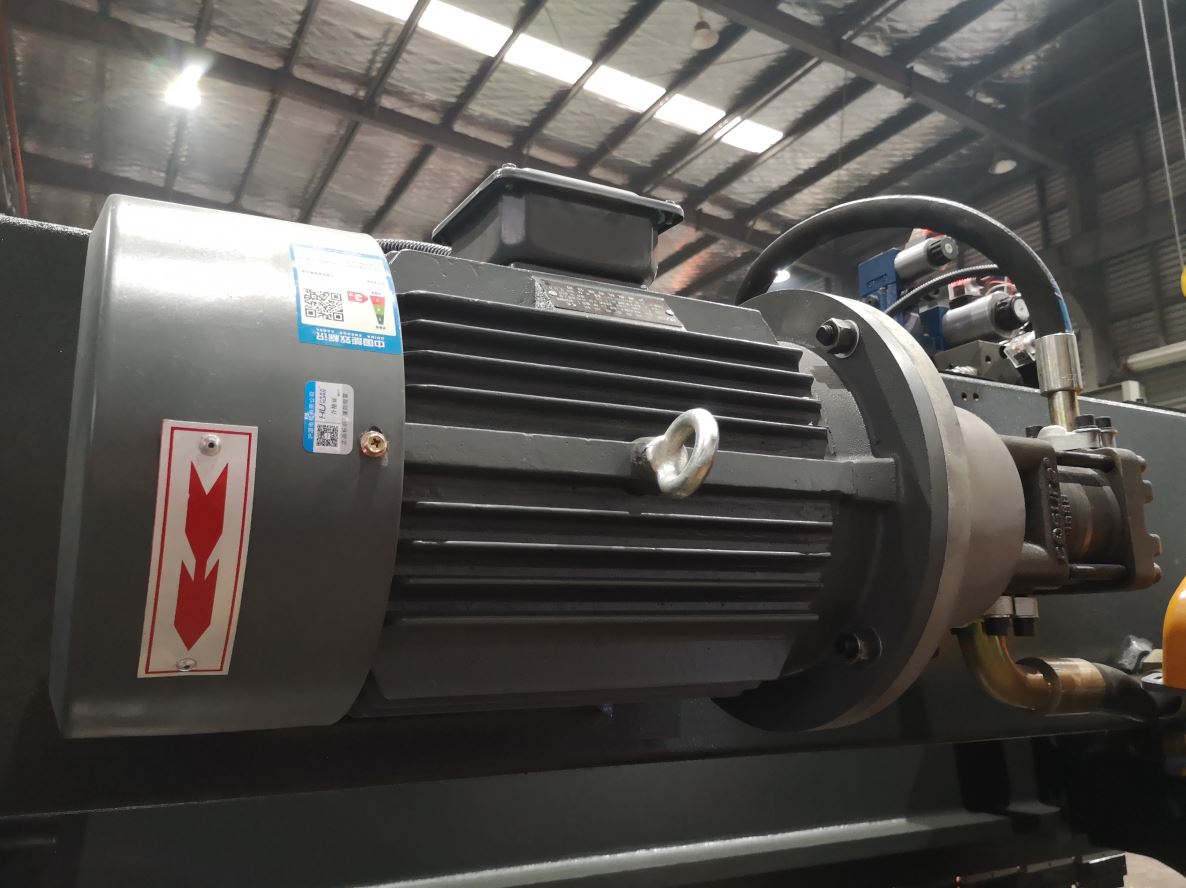

14. প্রধান মোটর (জার্মান থেকে সিমেন্স) তেল পাম্প (আমেরিকা থেকে সানি)
আন্তর্জাতিক ব্র্যান্ডের নির্বাচন, স্থিতিশীল এবং দীর্ঘস্থায়ী কর্মক্ষমতা।

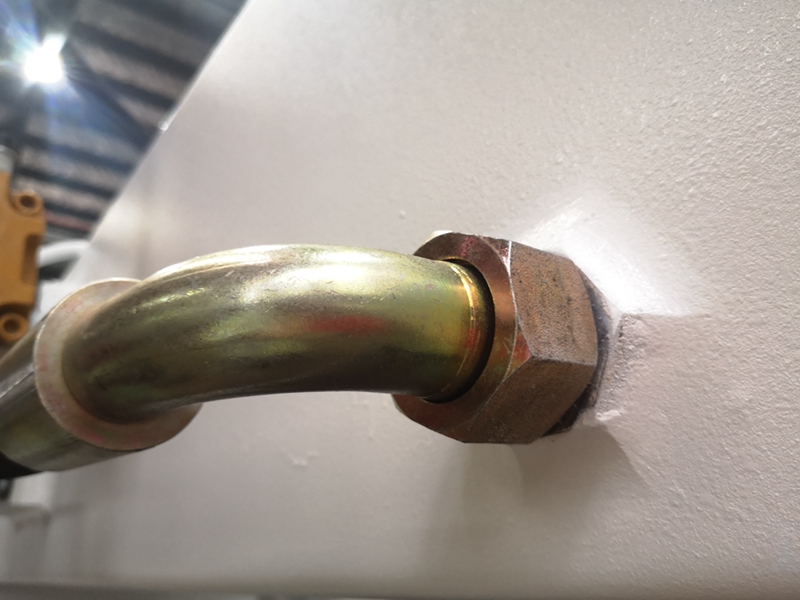

15. টিউবিং জয়েন্ট (জার্মান থেকে EMB)
লিক তেল এড়াতে, মেরামত করা সহজ

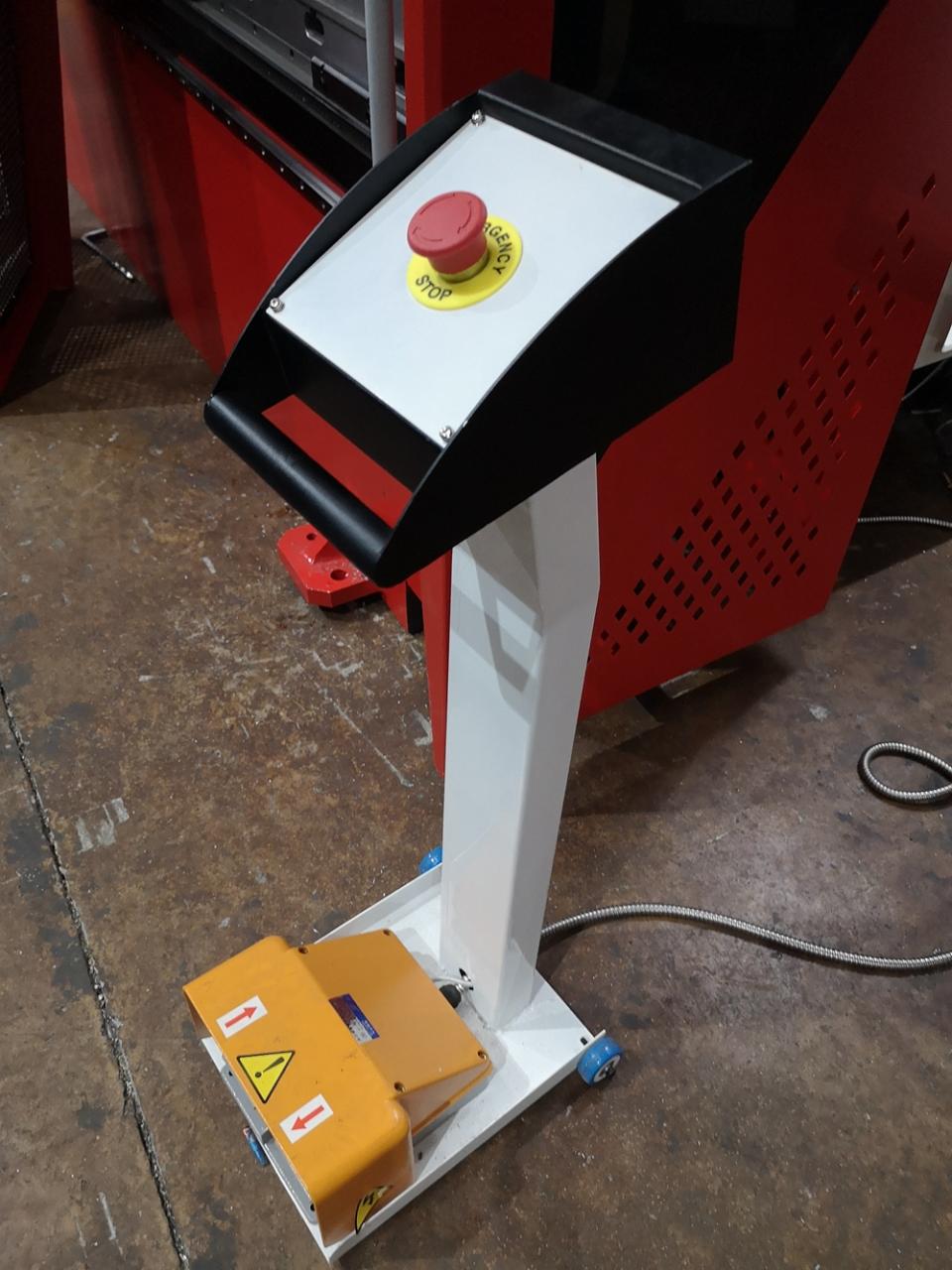

16. ফুট সুইচ বৈদ্যুতিক উপাদান（ফ্রান্স থেকে স্নাইডার）

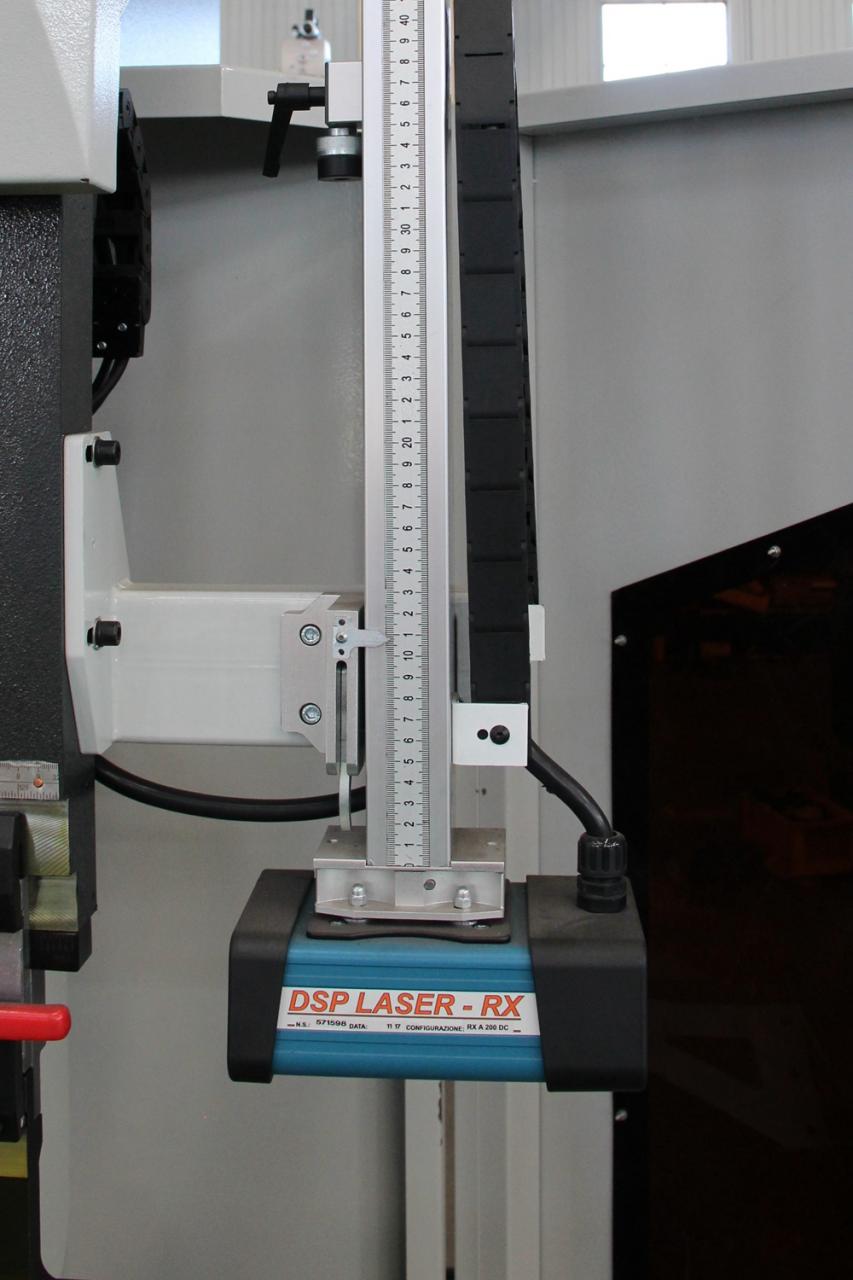

17. ডিএসপি লেজার নিরাপদ （ঐচ্ছিক）
লেজার দ্বারা বাধা সনাক্ত করা হলে ব্লেড বন্ধ হয়ে যায়।

প্রযুক্তিগত পরামিতি

মডেল	খুঁটির দূরত্ব (মিমি)	গলার গভীরতা (মিমি)	স্লাইডার স্ট্রোক (মিমি)	সর্বোচ্চ উচ্চতা (মিমি)	শক্তি (কিলোওয়াট)	ওজন (কেজি)	মাত্রা (মিমি)
40T/2200	1850	230	80	320	4	2750	2200x1200x1900
40T/2500	1850	230	80	320	4	3000	2500x1200x1900
63T/2500	1900	250	100	320	5.5	4000	2500x1300x2210
63T/3200	2560	250	100	320	5.5	4800	3200x1300x2210
80T/2500	1990	300	100	320	7.5	5000	2500x1400x2300
80T/3200	2560	320	100	350	7.5	6000	3200x1500x2300
80T/4000	3200	320	100	350	7.5	7000	4000x1500x2400
100T/2500	1990	320	120	350	7.5	6000	2500x1600x2400
100T/3200	2600	320	120	400	7.5	6800	3200x1600x2600
100T/4000	3200	320	120	400	7.5	8000	4000x1600x2600
125T/3200	2600	320	120	400	7.5	7000	3200x1600x2600
125T/4000	3200	320	120	400	7.5	8500	4000x1600x2600
160T/3200	2580	320	120	460	11	10000	3200x1700x2700
160T/4000	2900	320	160	460	11	11000	4000x1700x2800
160T/5000	3900	320	160	460	11	13500	5000x1900x3100
160T/6000	4900	320	160	460	11	18500	6300x1900x3200
200T/3200	2480	320	200	460	11	11000	3200x1950x2800
200T/4000	2900	320	200	460	11	12500	4000x1950x2800
200T/5000	3900	320	200	460	11	14000	5000x1950x3000
200T/6000	4900	320	200	460	11	20000	6000x1950x3300
250T/3200	2450	400	250	590	18.5	18500	3250x2000x3200
250T/4000	2900	400	250	590	18.5	20000	4000x2000x3400
250T/5000	3900	400	250	590	18.5	23000	5000x2000x3400
250T/6000	4900	400	250	590	18.5	27000	6000x2000x3400
300T/3200	2450	400	250	590	22	20500	3200x2000x3450
300T/4000	2900	400	250	590	22	22000	4000x2000x3450
300T/5000	3900	400	250	590	22	25000	5000x2000x3450
300T/6000	4900	400	250	590	22	28000	6000x2000x3450
400T/3200	2400	400	250	590	30	22500	3200x2180x3400
400T/4000	2900	400	250	590	30	25000	4000x2180x3400
400T/5000	3900	400	250	590	30	29000	5000x2180x3500
400T/6000	4900	400	250	590	30	34000	6000x2180x3800
500T/5000	3900	400	250	590	45	42000	5050x3500x3700
500T/6000	4900	400	320	590	45	54000	6050x3500x3700
600T/4000	2900	400	320	590	55	44000	4050x4500x3700
600T/6000	4900	400	320	590	55	60000	6050x4500x3700

বিস্তারিত

• স্লাইডার স্ট্রোক (মিমি): 120 মিমি
• স্বয়ংক্রিয় স্তর: সম্পূর্ণ স্বয়ংক্রিয়
• গলা গভীরতা (মিমি): 320 মিমি
• মেশিনের ধরন: সিঙ্ক্রোনাইজড
• কাজের টেবিলের দৈর্ঘ্য (মিমি): 3200 মিমি
• ওয়ার্কিং টেবিলের প্রস্থ (মিমি): 150 মিমি
• মাত্রা: 3200x1600x2600 মিমি
• শর্ত: নতুন
• উপাদান / ধাতু প্রক্রিয়াজাত: পিতল / তামা, স্টেইনলেস স্টীল, ALLOY, কার্বন ইস্পাত, অ্যালুমিনিয়াম
• অটোমেশন: স্বয়ংক্রিয়
• অতিরিক্ত সেবা: শেষ গঠন
• বছর: 2020
• ওজন (কেজি): 7000
• মোটর পাওয়ার (কিলোওয়াট): 7.5 কিলোওয়াট
• কী সেলিং পয়েন্ট: বহুমুখী
• ওয়ারেন্টি: 2 বছর
• Applicable Industries: Building Material Shops, Machinery Repair Shops, Manufacturing Plant, Food & Beverage Factory, Printing Shops, Construction works , Energy & Mining, Food & Beverage Shops
• শোরুমের অবস্থান: কোনটিই নয়
• বিপণনের ধরন: নতুন পণ্য 2020
• যন্ত্রপাতি পরীক্ষার রিপোর্ট: প্রদান করা হয়েছে
• ভিডিও আউটগোয়িং-পরিদর্শন: প্রদান করা হয়েছে
• মূল উপাদানগুলির ওয়্যারেন্টি: 1 বছর
• মূল উপাদান: ভারবহন, মোটর, চাপ জাহাজ, ইঞ্জিন, অন্যান্য
• মডেল: WE67K সিরিজ-125T/3200
• কাঁচামাল: শীট/প্লেট রোলিং

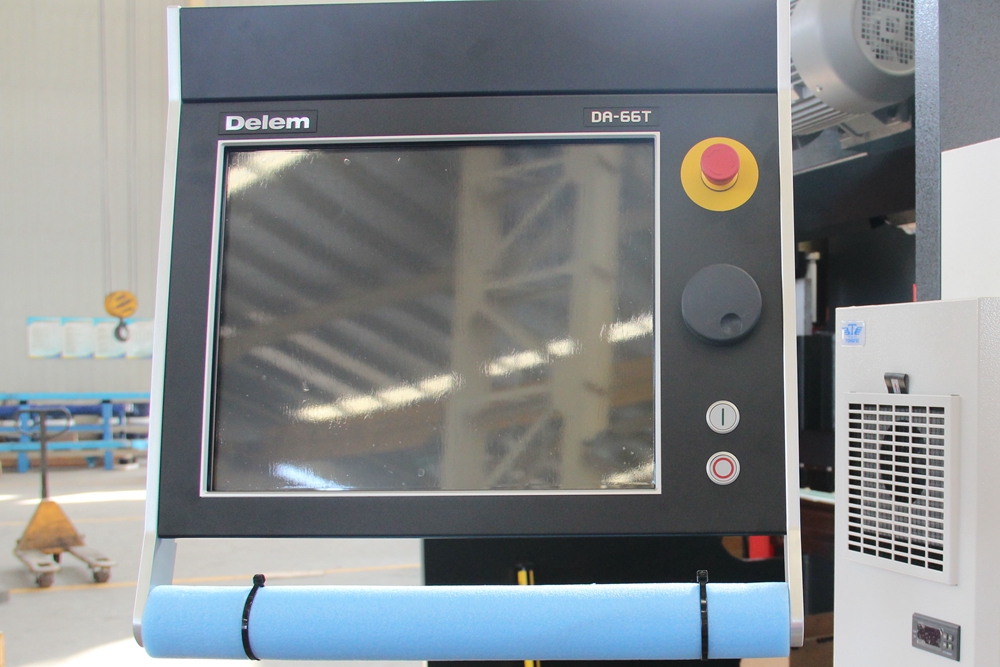

• কন্ট্রোল সিস্টেম: Delem DA66T
• Control Axes: Y1 Y2 X W-axis Crowning
• বৈদ্যুতিক উপাদান: ফ্রান্স থেকে স্নাইডার
• প্রধান মোটর: জার্মানি থেকে সিমেন্স
• লিড সময়: 15 দিন
• ব্যবহার: ধাতু শীট নমন
• সার্টিফিকেশন: সিই আইএসও
