পাঞ্চিং ক্রপিং নচিং কাটিংয়ের জন্য মেটাল কাটিং হাইড্রোলিক স্টিলওয়ার্কার্স মেশিন

পণ্যের বর্ণনা

আমাদের স্টিলওয়ার্করা আপনার কোম্পানিতে যুক্তিসঙ্গত মূল্যে সর্বোত্তম গুণমান এবং উত্পাদনশীলতা নিয়ে আসবে। এই সার্বজনীন মেশিন, আপনাকে খোঁচা, ক্রপিং, নচিং, কাটিং এবং আরও অনেক কাজ করার অনুমতি দেয় আপনার টুল কনফিগারেশনের উপর নির্ভর করে। এই মেশিনটি দুটি পৃথক স্টেশন দিয়ে সজ্জিত যা স্বাধীনভাবে কাজ করতে সক্ষম। অত্যন্ত সুনির্দিষ্ট মেশিনযুক্ত যান্ত্রিক অংশ এবং নির্বাচিত প্রধান জলবাহী এবং বৈদ্যুতিক উপাদানগুলি যে কোনও পরিস্থিতিতে দীর্ঘ পরিষেবাহীন ফাংশন এবং স্থিতিশীল অপারেশনের গ্যারান্টি দেয়।

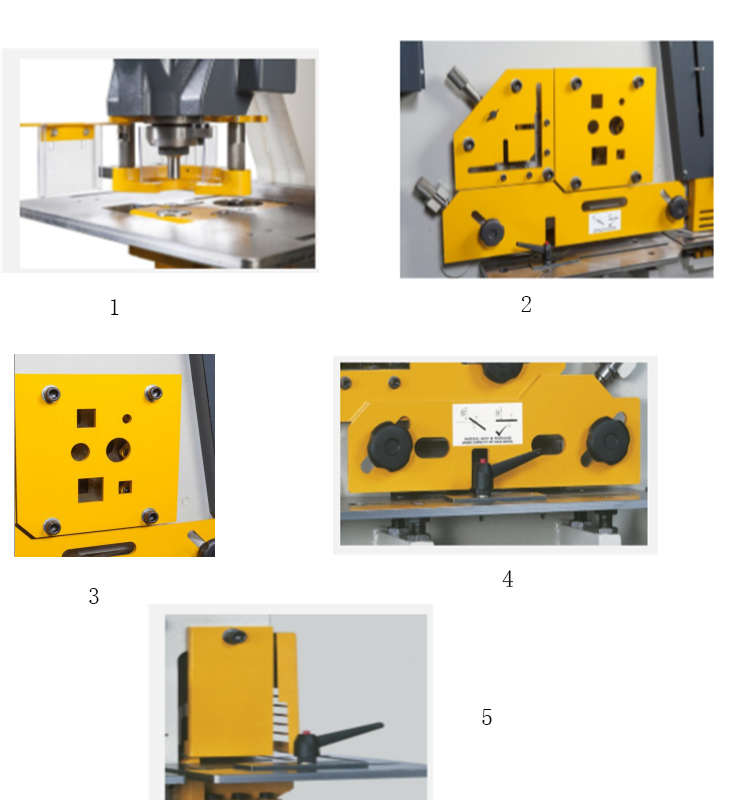

বিস্তারিত ছবি

1. পাঞ্চ স্টেশন

বড় পাঞ্চ বেড এরিয়াতে একটি অপসারণযোগ্য সামনের ব্লক রয়েছে এবং এটি অনেক বিস্তৃত পাঞ্চিং অ্যাপ্লিকেশন দেওয়ার জন্য ডিজাইন করা হয়েছে। নিয়মাবলী এবং পুনরাবৃত্তি কাজের জন্য গাইড সহ একটি পাঞ্চ টেবিল মানক সরঞ্জাম হিসাবে লাগানো হয়েছে।

2. কোণ স্টেশন

এই স্টেশনটি 90° এবং 45° এ বৃহৎ ক্ষমতার কোণ কাটা প্রদান করে। 45° এবং 90°-এর মধ্যে কোণগুলি প্রথমে 90° এ কেটে এবং তারপর শিয়ারিং স্টেশনে প্রয়োজনীয় কোণে ফ্ল্যাঞ্জ ছাঁটাই করে অর্জন করা যেতে পারে

3. বিভাগ কাটিয়া স্টেশন

মেশিনগুলি বৃত্তাকার এবং বর্গাকার বার কাটার জন্য ব্লেড সহ মান হিসাবে লাগানো হয়। অতিরিক্ত সরঞ্জাম সহ, মেশিনগুলি এই অ্যাপারচারে, চ্যানেল, জোস্ট, টি-সেকশন এবং অন্যান্য অনেকগুলি বিশেষ প্রোফাইল কাটাতে সক্ষম।

4. শিয়ারিং

শিয়ারিং ইউনিটটি একটি সাধারণ মজবুত হোল্ডডাউনের সাথে লাগানো থাকে যা মেশিনের কাটিয়া ক্ষমতার মধ্যে উপাদানের যেকোনো বেধের সাথে সামঞ্জস্যযোগ্য। সামঞ্জস্যযোগ্য গাইড সহ শিয়ার ফিড টেবিলটি উপকরণের সঠিক খাওয়ানোর অনুমতি দেওয়ার জন্য লাগানো হয়েছে। বারে fl এর জন্য 45° পর্যন্ত মাইটার কাটতে বা কোণের fl কোণগুলি ছাঁটাই করার জন্য গাইডটিকে সামঞ্জস্য করা যেতে পারে।

5. নচিং স্টেশন

নচিং স্টেশনটি একটি আয়তক্ষেত্রাকার খাঁজ টেবিলের সাথে মানক হিসাবে লাগানো হয়েছে যার সাথে সামঞ্জস্যযোগ্য ব্যাক স্টপ রয়েছে, পুনরাবৃত্তিমূলক অবস্থানের অনুমতি দেয়।

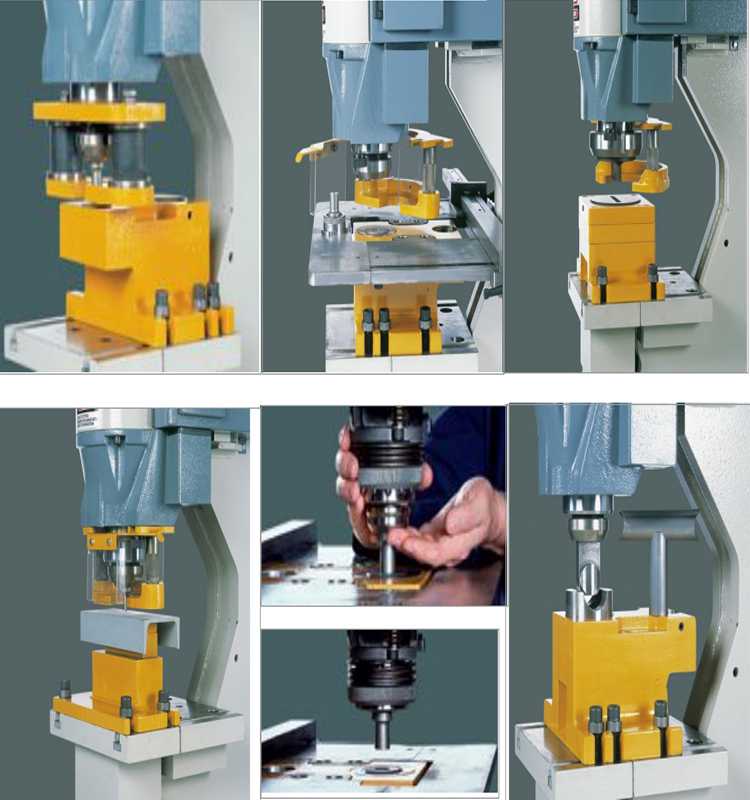

অ্যাপ্লিকেশন

পাঞ্চ স্টেশন-অ্যাপ্লিকেশন (ঐচ্ছিক সরঞ্জাম) ন্যূনতম ডিফর্ম স্ট্রিপার সমাবেশ, ন্যূনতম ডিফর্ম স্ট্রিপার সমাবেশ ন্যূনতম বিকৃতি দেওয়ার জন্য ফ্লোরে ফ্লোরে ক্লোজ পিচ হোল পাঞ্চ করার সময়।

দ্রুত টুল পরিবর্তন

দ্রুত পাঞ্চ ধারক পরিবর্তন. অবস্থানে লক করার জন্য শুধুমাত্র পাঞ্চ হোল্ডারকে 90° ঘুরিয়ে দিতে হবে। বড় গর্ত সংযুক্তি, 38 থেকে 110 মিমি পর্যন্ত ব্যাসের জন্য বড় গর্ত/স্লট সংযুক্তি। এছাড়াও 160 বা 225 মিমি পর্যন্ত ব্যাসের জন্য উপলব্ধ।

চ্যানেল/বিম ওয়েব বলস্টার

চ্যানেল বা বীমের ওয়েবে পাঞ্চ করার জন্য বিশেষভাবে ডিজাইন করা ওয়েব বোলস্টার। আবেদনে উপলব্ধ বিশেষ প্রোফাইলের জন্য সহায়ক।

'সুপার-দ্রুত' টুল পরিবর্তন

স্প্রিং এবং বল বিয়ারিং 90° হ্যান্ড টার্ন সহ টুলটিকে লক/আন-লক করুন। কোন স্প্যানার বা রেঞ্চের প্রয়োজন নেই।

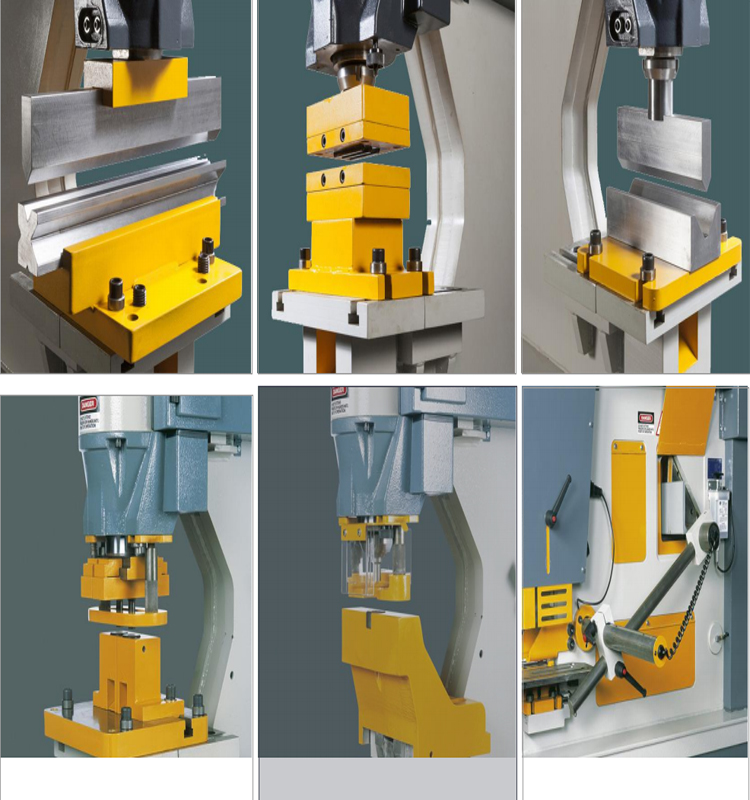

টিউব খাঁজ ইউনিট

টিউবের সাথে 90-ডিগ্রী সংযোগের জন্য। 165 মিমি পর্যন্ত বাইরের ব্যাসের জন্য উপলব্ধ।

শীট নমন ইউনিট

মাল্টি-ভি ব্লক সহ শীট বাঁকানো ইউনিট (10, 20, 24 এবং 40 মিমি প্রশস্ত V খোলার সাথে, সমস্ত 85°)।

ল্যুভর পাঞ্চ ইউনিট

বায়ুচলাচল অ্যাপ্লিকেশন খোঁচা জন্য বিশেষ পাঞ্চ ইউনিট.

বার নমন ইউনিট

সর্বোচ্চ পর্যন্ত উপাদান নমন জন্য. 22 মিমি বেধ। একক-ভি ব্লক সহ, 85° এ V সহ 76 মিমি

টুইন হোল ইউনিট

টুইন হোল পরিবর্তনশীল পিচ ইউনিট। 29 মিমি ডায়া পর্যন্ত 2 গর্ত ঘুষি।

রাজহাঁসের ঘাড় বুলস্টার

32 মিমি ডায়া পর্যন্ত ওয়েব এবং ফ্ল্যাঞ্জ পাঞ্চিংয়ের জন্য। 300 মিমি সর্বোচ্চ চ্যানেল এবং 'আই'বিম।

টাচ এবং কাটা শাসিত দৈর্ঘ্য স্টপ

(ঐচ্ছিক) টাচ অ্যান্ড কাট শাসিত দৈর্ঘ্যের স্টপ (এক মিটার) অ্যাঙ্গেল-কাটিং, সেকশন-কাটিং এবং শিয়ার স্টেশনের জন্য ব্যবহার করা যেতে পারে। 2 বা 3 মিটার দৈর্ঘ্য উপলব্ধ।

প্রযুক্তিগত বৈশিষ্ট্য

মডেল	মাল্টি 70	মাল্টি 95	মাল্টি 125
ক্ষমতার বিপরিতে	70T	95T	125T
ঘুষি
সর্বোচ্চ ক্ষমতা	26*20	27*25	35*25
ব্যাস * বেধ	57*9	57*12	67*16
ভ্রমণ	55	80	80
গলার স্ট্যান্ডার্ড গভীরতা	305	355	355
গভীর গলা (ঐচ্ছিক)	625	625	625
স্ট্যান্ডার্ড সর্বোচ্চ মুষ্ট্যাঘাত	57	57	57
ঐচ্ছিক সর্বোচ্চ মুষ্ট্যাঘাত	160	160	225
সর্বোচ্চ মরীচি আকার	305	305	305
শেয়ারিং
প্লেটের পুরুত্ব	300*20	380*20	380*25
সর্বাধিক শীট প্রস্থ	375*15	480*15	600*15
45' কোণ শিয়ার, সর্বোচ্চ 45'	100*15	120*15	120*15
90' কাট	130*13	150*15	150*18
45'কাট	70*10	80*10	80*10
সেকশন কাটিং
বৃত্তাকার বার/স্কয়ার স্টিল	45	50	55
চ্যানেল / এইচ-বিম*	130*65	160*90	200*100
টি-বিম*	90*12	100*12	120*12
নোচিং
প্লেটের পুরুত্ব	12	13	13
প্রস্থ- আয়তক্ষেত্র	45	52	60
গভীর-আয়তক্ষেত্রাকার	90	100	100
গভীর-ভি-আকৃতির	60	70	80
ছাঁটাই	100*10	100*13	100*13
কোণার খাঁজ*
সর্বোচ্চ ক্ষমতা খাঁজ	250*6	250*6	250*6
টিউব নচ*
সর্বাধিক পাইপ ব্যাস	83	108	108
বাঁকানো*
ফ্ল্যাট ইস্পাত নমন	250*13	250*20	250*22
প্লেট নমন	500*3	500*3	700*3
নচ স্টেশনে ঘুষি
গভীর গলা	125	125	125
সর্বোচ্চ ক্ষমতা	38*8	38*10	38*12
প্রযুক্তিগত তথ্য
মোটর শক্তি KW	7.5	7.5	7.5
মেশিনের নেট ওজন কেজি	1620/1990	2430/2880	3100/3620
মেশিনের মাত্রা (L*W*H)সেমি	164*71*180	190*79*191	200*80*203

বিস্তারিত

• মডেল সংখ্যা: মাল্টি 70
• সিএনসি বা না: সিএনসি
• শর্ত: নতুন
• নামমাত্র শক্তি (kN): 700 kN
• পাওয়ার উত্স: হাইড্রোলিক
• ভোল্টেজ: 380V/220V ঐচ্ছিক
• মাত্রা(L*W*H): 1640*710*1800
• মোটর পাওয়ার (কিলোওয়াট): 7.5
• ওজন (টি): 1.62199
• কী সেলিং পয়েন্ট: বহুমুখী
• ওয়ারেন্টি: 1 বছর
• শোরুমের অবস্থান: কোনটিই নয়
• প্রযোজ্য শিল্প: নির্মাণ সামগ্রীর দোকান, খামার, ছাপার দোকান, নির্মাণ কাজ, শক্তি ও খনির, খাদ্য ও পানীয়ের দোকান, বিজ্ঞাপন কোম্পানি
• মেশিনের ধরন: হাইড্রোলিক আয়রনওয়ার্কার
• বিক্রয়োত্তর পরিষেবা সরবরাহ করা হয়েছে: অনলাইন সমর্থন, ভিডিও প্রযুক্তিগত সহায়তা, ক্ষেত্র রক্ষণাবেক্ষণ এবং মেরামত পরিষেবা
• ওয়ারেন্টি পরিষেবার পরে: ভিডিও প্রযুক্তিগত সহায়তা, অনলাইন সমর্থন, ক্ষেত্র রক্ষণাবেক্ষণ এবং মেরামত পরিষেবা
• স্থানীয় পরিষেবা অবস্থান: কোনটিই নয়
• স্লাইড স্ট্রোক (মিমি): 55/80
• সার্টিফিকেশন: সিই
• চাপ ক্ষমতা: 70T
• ফাংশন: পাঞ্চ হোল, সেকশন স্টিল কাটিং, স্লটিং, অ্যাঙ্গেল নচিং, বাঁকানো
• নচ স্টেশন ডিপ থ্রোটে পাঞ্চিং: 125
• সর্বোচ্চ ক্ষমতা: 70T
• ব্যাস*বেধ: 57*9
• ভ্রমণ: 55
• স্ট্যান্ডার্ড সর্বোচ্চ পাঞ্চ: 57
• ঐচ্ছিক সর্বোচ্চ পাঞ্চ: 160
• সর্বোচ্চ রশ্মির আকার: 305
• রঙ: হলুদ / বিকল্প
